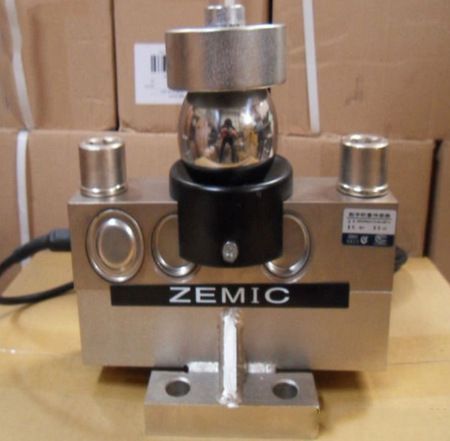

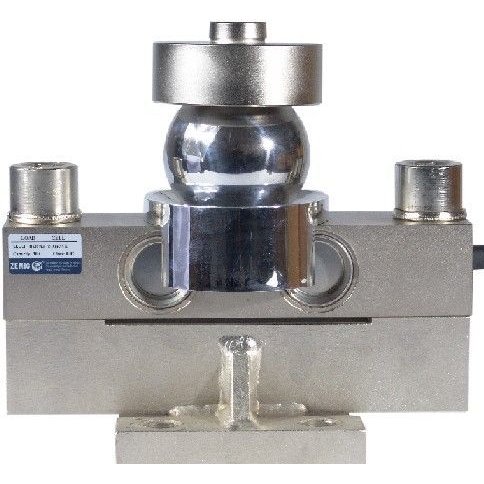

Тензометрический датчик Zemic HM9B-C3-10t-16B

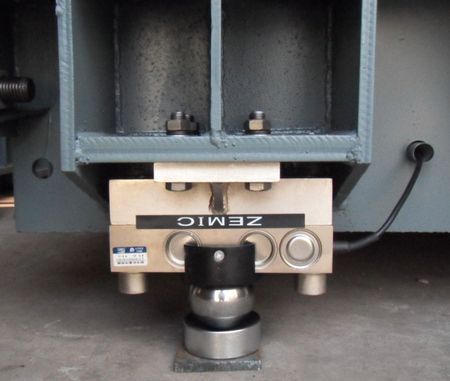

Балочный двухопорный тензодатчик Zemic HM9B-C3-10t-16B применяется для изготовления или модернизации автомобильных и вагонных весов, систем взвешивания на транспортных средствах, систем взвешивания цистерн, для измерения осевой нагрузки автотранспорта и во многих других промышленных системах весоизмерения.

Благодаря высоким метрологическим характеристикам этот тензометрический датчик может применяться вместо стержневых (колонных) датчиков. Корпус датчика HM9B изготовлен из стали с никелевым покрытием с применением лазерной сварки. Класс защиты IP68 обеспечивает полную защиту от проникновения пыли и влаги. Длина кабельной разводки от цифрового преобразователя до весовой системы может составлять до 1000 метров.

Характеристики

• Рабочая нагрузка — 10 т.
• Класс точности — C3.
• Класс защиты от влаги и пыли — IP68.
• Номинальная чувствительность — 2.4±0.002 мВ/В.
• Общая ошибка — 0.02%НПВ.
• Гистерезис — 0.02%НПВ.
• Ползучесть — ≤±0.016%НПВ/30min.
• Входное сопротивление — 700±7Ω.
• Выходное сопротивление — 700±7Ω.
• Сопротивление изоляции — ≥5000(50VDC) MΩ.
• Баланс нуля — 1.5%НПВ.
• Температурное отклонение чувствительности — ≤±0.011%НПВ/10℃.
• Температурное отклонение нуля — ≤±0.015%НПВ/10℃.
• Диапазон термокомпенсации — от -10°С до +40°С.
• Рабочий диапазон температур — от -35°С до +65°С.
• Диапазон напряжения питания — 5 - 12(DC) В.
• Максимально допустимое напряжение питания — 18(DC) В.
• Предельная нагрузка — 150%НПВ.
• Разрушающая нагрузка — 300%НПВ.
• Длина кабеля — 16 м.
• Спецификация кабеля — 4-х жильный экранированный Ø 5мм в ПВХ оплетке.

Возможен заказ данной модели датчика с другой грузоподъемностью. В таблице приведены модели и их характеристики.
